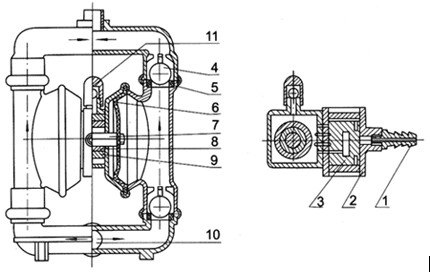

                                   QBY气动隔膜泵结构分析图

QBY气动隔膜泵结构图:

QBY型气动隔膜泵结分析构图

1

进 气 口

4

圆 球

7

连 杆

10

气动隔膜泵进口

2

配气阀体

5

球 座

8

连杆铜套

11

排气口

3

配 气 阀

6

隔 膜

9

中间支架






隔膜泵的两个对称各种腔中,各装有一块有弹性的隔膜6,联杆7将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背后排出泵外;一旦到达行程终点,配气机构则自动地将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。
